分流式下水道

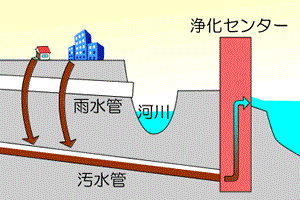

晴天時

皆さんの使った水は汚水管で集められて浄化センターできれいにして放流されます。

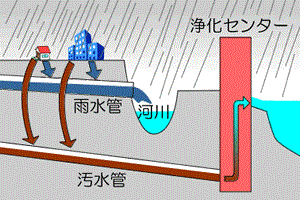

雨天時

汚水は汚水管で集められ、雨水は雨水管で河川等へ放流されます。

合流式下水道

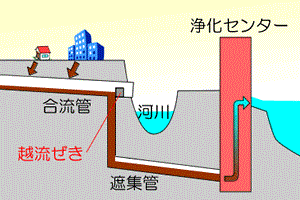

晴天時

皆さんの使った水は合流管で集められて、遮集（しゃしゅう）管を通って浄化センターに運ばれます。

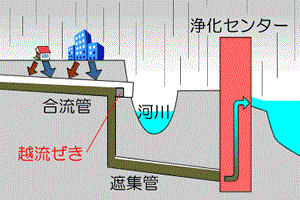

小降雨時

雨が降ってくると、汚水も雨水も合流管に流れ込みます。小さな雨の時は越流ぜきで遮（さえぎ）られ、雨水も一緒に浄化センターで処理されます。

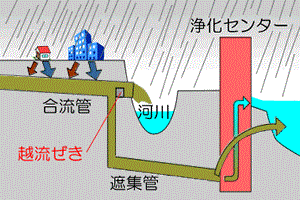

雨天時

雨水の流入量が増えてくると、遮集管で流しきれない下水は、越流ぜきを超えて河川等に放流されます。また、浄化センターに運ばれた下水も、処理できる量を超える分は、沈殿・消毒だけの簡易処理で放流しています。
